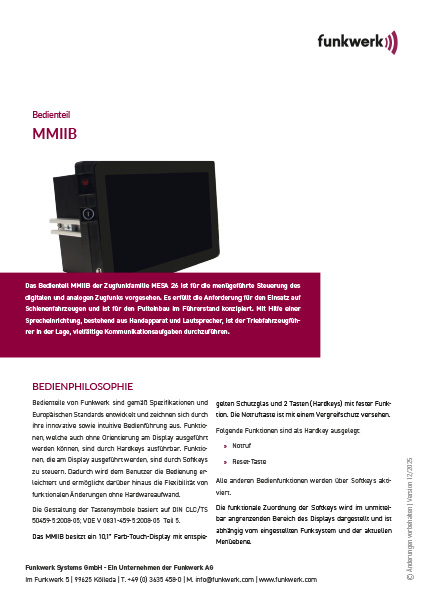

Das Bedienteil MMIIB der Zugfunkfamilie MESA 26 ist für die menügeführte Steuerung des digitalen und analogen Zugfunks vorgesehen. Es erfüllt die Anforderung für den Einsatz auf Schienenfahrzeugen und ist für den Pulteinbau im Führerstand konzipiert. Mit Hilfe einer Sprecheinrichtung, bestehend aus Handapparat und Lautsprecher, ist der Triebfahrzeugführer in der Lage, vielfältige Kommunikationsaufgaben durchzuführen.
Bedienteile von Funkwerk sind gemäß Spezifikationen und Europäischen Standards entwickelt und zeichnen sich durch ihre innovative sowie intuitive Bedienführung aus. Funktionen, welche auch ohne Orientierung am Display ausgeführt werden können, sind durch Hardkeys ausführbar. Funktionen, die am Display ausgeführt werden, sind durch Softkeys zu steuern. Dadurch wird dem Benutzer die Bedienung erleichtert und ermöglicht darüber hinaus die Flexibilität von funktionalen Änderungen ohne Hardwareaufwand.
Die Gestaltung der Tastensymbole basiert auf DIN CLC/TS 50459-5:2008-05; VDE V 0831-459-5:2008-05 Teil 5.
Das MMIIB besitzt ein 10,1” Farb-Touch-Display mit entspiegelten Schutzglas und 2 Tasten (Hardkeys) mit fester Funktion. Die Notruftaste ist mit einem Vergreifschutz versehen. Folgende Funktionen sind als Hardkey ausgelegt:
Notruf
Ein-/Ausschalten
Alle anderen Bedienfunktionen werden über Softkeys aktiviert. Die funktionale Zuordnung der Softkeys wird im unmittelbar angrenzenden Bereich des Displays dargestellt und ist abhängig vom eingestellten Funksystem und der aktuellen Menüebene.
Jetzt anfragenBauweise
geschlossenes Gehäuse mit Befestigungsmöglichkeit
Höhe
175 mm
Breite
266 mm
Tiefe
111 mm
Gewicht
3,3 kg ohne Freisprechmodul
3,5 kg mit Freisprechmodul
Eingangsnennspannung
wahlweise 24 oder 48 V DC (standardmäßig über Zentralgerät mit 48 V DC)1
maximale Leistungsaufnahme
40 W
Spannungsunterbrechung
S1 (keine Unterbrechung) gemäß EN 50155
Schutzklasse
I (Schutzleiter über Schutzleiter-Anschlussstelle)
Spannungsfestigkeit
gemäß EN 50155
Verpolschutz, mechanisch
verpolsicherer Steckverbinder
Isolation
750 V DC gegen Gehäuse (PE) und alle anderen elektrischen Kreise
Schutzklasse nach EN 60529
Frontseite: IP65 (außer USB-Ladeport)
Rückseite: IP20
Schwingungen und Stöße
gemäß EN 50155 und EN 60068-2-6
EMV
gemäß EN 50121-3-2 und EN 50155
UV-Beständigkeit
keine photochemische Reaktion bei Sonneneinstrahlung bis zu 1200 W/m²
Einsatztemperatur
OT3: -25 bis +70 °C
erweit. Temperatur
ST1: OT3 +15 °C (beim Einschalten für max. 10 min)
Lagertemperatur
-40 °C bis +70 °C (in Originalverpackung)
maximaler Gradient
± 1 °C/min Umgebungstemperatur
maximale Luftfeuchtigkeit
75 % im jährlichen Durchschnitt
relative Luftfeuchtigkeit
gemäß EN 50155
Höhe & Druckschwankungen
-100 m bis 1800 m über NN
Hazard Level HL1 bis HL3
gemäß EN 45545-2
Betriebsklassen OC1 bis OC4
gemäß EN 45545-5
Ausführung
transmissives TFT-Farb-LCD mit Touch-Funktion
Bildschirmdiagonale
10,1“
Effektive Sichtfläche
(217 x 136) mm
Auflösung
(1280 x 800) Pixel
Hinterleuchtung
LED-Backlight weiß, dimmfähig
Leuchtdichte oberhalb des Schutzglases bei 100 % PWM
ca. 850 cd/m² (typisch)
ca. 650 cd/m² (minimum)
Kontrastverhältnis(CR) bei 25 °C
ca. 600 bis 800
Ablesewinkel bei 25 °C
vertikal: ±85°, horizontal: ±85° (bei ≥ CR 10)
Ausführung
Folientastatur
Oberfläche
matt, Kratzschutzüberzug
Hinterleuchtung
LED-Backlight, dimmfähig
Grundfarbe
tiefschwarz (RAL 9005)
Farben der Tastenbeschriftung und Umrahmung
Notruftaste rot (RAL 3002), transluzent
übrige Tasten weiß (RAL 9010), transluzent
Tastenprägung
Kuppelprägung, taktile Rückmeldung
Betätigungskraft
(6 ± 1) N bei 25 °C
Lebensdauer
≥ 1*106 Schaltzyklen ohne Ausfall
Tastenanzahl, gesamt
2 Tasten
Tastenanzahl mit Status-LED
1
Helligkeitssensor
transparentes Fenster, Durchmesser 3 mm
Ausführung
Leiterplatte vicCOM2
Eingangsnennspannung
12 V DC (Versorgung durch das Bedienteil)
maximale Leistungsaufnahme
0,33 W
Antenne
Dualband 2,4 GHz und 4,9 bis 6 GHz
Reichweite
ca. 10 m (in Innenbereichen)
Modul
Dual-Mode Bluetooth Smart Ready
unterstützte Bluetooth-Version
v4.2 EDR
Profile
HFP1.6 (WBS) u. a.
Zentralgerät MESA 26 (IFOT)
25-poliger D-Sub-Stift
Mikrofon (Schwanenhals, Freisprechmikrofon)
9-polige D-Sub-Buchse
Handapparat, Lautsprecher, digitale I/O
25-polige D-Sub-Buchse
Freisprechmodul
25-polige D-Sub-Buchse
RS422 (Datenanwendung/IFS)
15-polige D-Sub-Buchse
Ethernet
8-polige M12-Buchse (Kodierung x)
Sonstige
Schutzleiter
USB Anschluss
USB Typ A; Ladestrom 1,5 A; Ladeleistung 7,5 W
Bluetooth (optional)
1 nur für ein MMIIB und bei einer Leitungslänge ≤40 m bei einem Leitungsquerschnitt von 0,75 mm² möglich. Für ein zweites MMIIB oder für Leitungslängen >40 m bei einem Leitungsquerschnitt von 0,75 mm² ist eine Fremdspeisung über DC/DC-Wandler in Absprache mit dem Hersteller notwendig.
