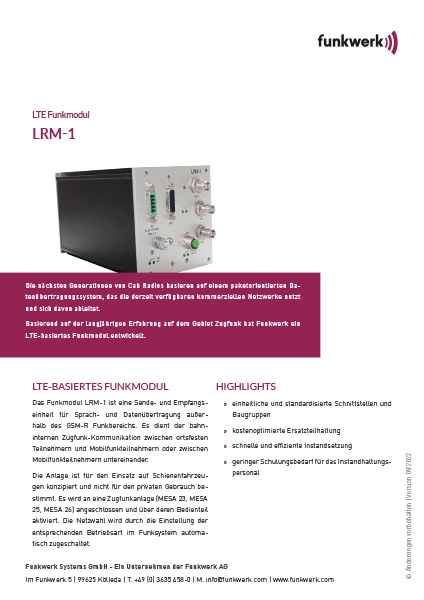

Das Funkmodul LRM-1 ist eine Sende- und Empfangseinheit für Sprach- und Datenübertragung außerhalb des GSM-R Funkbereichs. Es dient der bahninternen Zugfunk-Kommunikation zwischen ortsfesten Teilnehmern und Mobilfunkteilnehmern oder zwischen Mobilfunkteilnehmern untereinander
Die Anlage ist für den Einsatz auf Schienenfahrzeugen konzipiert und nicht für den privaten Gebrauch bestimmt. Es wird an eine Zugfunkanlage (MESA 23, MESA 25, MESA 26) angeschlossen und über deren Bedienteil aktiviert. Die Netzwahl wird durch die Einstellung der entsprechenden Betriebsart im Funksystem automatisch zugeschaltet.
Jetzt anfragenBauweise
geschlossenes Gehäuse
Höhe
106 mm
Breite
150 mm
Tiefe
190 mm
Gewicht
max. 2 kg
Nennspannung
24 V bis 110 V DC (Toleranzen nach EN 50155)
Spannungsunterbrechnung
S1 (keine Unterbrechung) gemäß EN 50155
Spannungsfestigkeit
gemäß DIN EN 50155
max. Leistungsaufnahme
2 A an 24 - 110 V
typische Leistungsaufnahme
< 10 W
Schutzgrad
IP20 gemäß EN 60529
Schwingungen und Stöße
gemäß 50155
EMV
gemäß EN 50121-3-2 und EN 50155
Einsatztemperaturbereich
-25 °C bis +45 °C
Lagertemperatur
-40 °C bis +70 °C
maximaler Gradient der Umgebungstemperatur
± 1 °C/min
maximale Luftfeuchtigkeit im jährlichen Durchschnitt
75 %
relative Luftfeuchtigkeit an maximal 30 Tagen im Jahr
95 %
Höhe und Druckschwankungen
- 100 m bis 1.800 m über NN
1 Schnittstelle für Zugfunkgerät MESA (IFSV)
2 Schnittstellen für Antenne Mobilfunk (Main, AUX)
1 Schnittstelle für Antenne GNSS (GPS)
1 Schnittstelle für Ethernet (ETH)
1 Spannungsanschluss (PS)
1 Schutzleiteranschluss
