FGW Gateway
FRMCS TOBA-Box

Für zukünftige ANforderungen im globalen EInsatz

Die nächste Generation von Cab-Radios wird auf der FRMCS-Technologie basieren und im ersten Schritt ein Datenübertragungssystem nutzen, das eine extrem hohe Bandbreite und eine bemerkenswert geringe Latenz aufweist. Darüber hinaus wird die Sicherheit und Zuverlässigkeit durch die Nutzung von privaten und kommerziellen 5G-Netzwerken verbessert. Funkwerk hat aufgrund seiner langjährigen Expertise in den Bereichen GSM-R, analoger Zugfunk und LTE-basierter Funkmodule ein 5G-Gateway mit einer Prozessoreinheit für die nächste Generation der Zugkommunikation entwickelt.

Im Konzept des Gateways werden die Mobilfunkschnittstellen mithilfe unserer integrierten Modem-Module umgesetzt, die gängige Industriestandards für Formfaktoren und Schnittstellen entsprechen. Dies gewährleistet nicht nur die bereits vorhandene Unterstützung verschiedener Mobilfunksysteme und Frequenzbänder, sondern auch eine herausragende Zukunftsfähigkeit und Flexibilität. Beispielsweise wird dadurch sichergestellt, dass das FGW auch zukünftigen Anforderungen im globalen Einsatz gerecht werden kann und problemlos unser zertifiziertes FRMCS-Modem integrieren kann, sobald es verfügbar ist. Funkmodulvariante FGW-2: 3x 5G (optional 2x 5G, 1x 2G/3G/4G).

Jetzt anfragen

Highlights

Unterstützt eine Vielzahl von 5G- und LTE-Bändern
Spannungsversorgung (Weitbereich) von 24 bis 110 VDC
Leistungsstarke Quad-Core Arm® Cortex® CPU
Patch-fähiges Embedded-Betriebssystem auf Linux-Basis
Container-basiertes Anwendungsframework, offen für Dritt-Applikationen
Integrierte FRMCS Clients für die Anbindung von Fahrzeugsystemen an das FRMCS-Netz
Unterstützung diverse fahrzeugseitiger Schnittstellen und Protokolle
Standardisierte Modems tauschbar (FRMCS)

Technische Daten

Dimensionen & Gewicht

Bauweise

geschlossenes Gehäuse

Höhe

150 mm

Breite

142 mm

Tiefe

207 mm

Gewicht

max. 2,5 kg

Stromversorgung

NENNSPANNUNG

24 V bis 110 V DC (Toleranzen nach EN 50155)

SPANNUNGSUNTERBRECHNUNG

S1 (keine Unterbrechung) gemäß EN 50155

SPANNUNGSFESTIGKEIT

gemäß DIN EN 50155

MAX. LEISTUNGSAUFNAHME

2 A an 24 - 110 V

TYPISCHE LEISTUNGSAUFNAHME

< 20 W

Eigenschaften Brandschutz

EN 45545-2

HL3

EN 45545-5

OC1 bis OC4

Umweltbedingungen

SCHUTZGRAD

IP20 gemäß EN 60529

SCHWINGUNGEN UND STÖSSE

gemäß 50155

EMV

gemäß EN 50121-3-2 und EN 50155

Klimabedingungen

EINSATZTEMPERATUR

-25 °C bis +55 °C

LAGERTEMPERATUR

-40 °C bis +70 °C (in Originalverpackung)

MAXIMALER GRADIENT

± 1 °C/min Umgebungstemperatur

MAXIMALE LUFTFEUCHTIGKEIT

75 % im jährlichen Durchschnitt

RELATIVE LUFTFEUCHTIGKEIT

95 % an maximal 30 Tagen im Jahr

HÖHE UND DRUCKSCHWANKUNGEN

-100 m bis 1.800 m über NN

Schnittstellen

STROMVERSORGUNG

Mehrzweck-Ein- und -Ausgänge IO

DUAL-SIM (STANDARD/ESIM)

11x Antenne (3G/4G/5G + GPS)

SD EXTENDED CAPACITY (SDXC™)

2x Gigabit Ethernet (Standard IEEE 802.3ab 1000BASE-Tx)

GPS, GLONASS, BEIDOU, GALILEO

Fequenzbänder

5G

5G NR: 3GPP Release 15 NSA/SA operation, Sub-6 GHz
5G NR NSA: n38/n41/n77/n78/n79
5G NR SA: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79
MIMO:DL: 4 × 4 MIMO on n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79
UL: 2 × 2 MIMO on n41/n77/n78/n79

LTE

LTE Category: DL Cat 16/ UL Cat 18
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
LTE-TDD: B34/B38/B39/B40/B41/B42/B43/B48
LAA: B46
DL 4 × 4 MIMO: B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/B39/B40/B41/B42/B43/B48/B66

UMTS

WCDMA: B1/B2/B3/B4/B5/B8/B19

GNSS

GPS/GLONASS/BeiDou (Compass)/Galileo

Jetzt anfragen

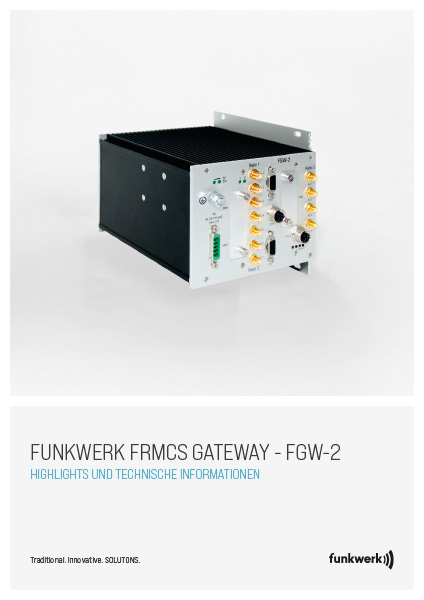

Produktfolder
