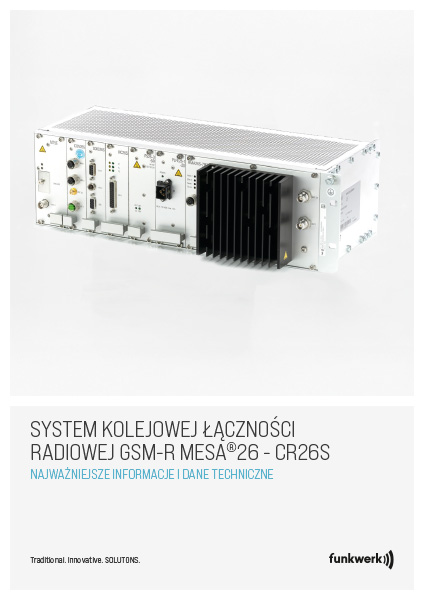

Cabradio CR26S jest urządzeniem końcowym przeznaczonym do pracy w sieci GSM-R oraz w analogowej sieci radiowej w zastosowaniach radiokomunikacji pociągowej/rozrządowej i transmisji danych. Spełnia ono europejskie wymagania dotyczące stosowania w pojazdach szynowych. Urządzenie ma budowę modułową, dzięki czemu można je skonfigurować tak, aby spełniało odpowiednie wymagania klienta.
Cabradio CR26S zawiera cyfrowy moduł radiowy MT5E, jednostka sterująca CON26S i zasilacz. Urządzenie można opcjonalnie połączyć z analogowym nadajnikiem i odbiornikiem RMA26S oraz moduły interfejsu (UIC26S, SDIO26S, SPIO26S). Montaż CON26S tworzy centralną jednostkę sterującą. Steruje ona połączeniem radiowym, reguluje priorytety połączeń, steruje jednostką sterującą, modułem cyfrowego i analogowego radia pociągowego, dodatkowymi aplikacjami danych i modułami interfejsu. Moduł radia cyfrowego MT5E Umożliwia transmisję danych i głosu i działa zgodnie z GSM 05.05 Phase 2+ w następującym zakresie częstotliwości GSM: Zakres częstotliwości nadawania: 873 do 915 MHz i zakres częstotliwości odbioru: 918 do 960 MHz.
Analogowy moduł radiowy RMA26S umożliwia transmisję głosu i telegramów danych w następujących analogowych systemach radiowych: RMA26S-2: pasmo 2 m, RMA26S-7: pasmo 70 cm, RMA26S-7B, RMA26S-72, RMA26S-7B2: pasmo 2 m i 70 cm.
Zapytaj terazMetoda budowy
Subrack
Wysokość
3 HE
Szerokość
84 TE
Głębokość
190,5 mm
Waga
8 kg
NAPIĘCIE WEJŚCIOWE
24 do 110 VDC
TOLERANCJE
zgodnie z normą DIN EN 50155
PRZERWA
zgodnie z normą DIN EN 50155, klasa S1 (bez przerw)
MAKSYMALNY POBÓR MOCY
nominalna moc 230 W (obliczona)
TYPOWY POBÓR MOCY
We 25 W (tryb bezczynności)
50 W (wywołanie w trybie radia cyfrowego i z nagłośnieniem)
75 W (transmisja w trybie radia analogowego na odległość 2 m z mocą 10 W)
80 W (transmisja w analogowym trybie radiowym 70 cm z mocą 6 W)
RODZAJ OCHRONY
IP20 zgodnie z normą DIN EN 60529
WIBRACJE I WSTRZĄSY
zgodnie z normą DIN EN 50155
EMC
zgodnie z normami DIN EN 50121-3-2 i DIN EN 50155
ZAKRES TEMPERATUR ROBOCZYCH
OT3: -25 °C do +70 °C (EN 50155)
ZAKRES TEMPERATUR PRZECHOWYWANIA
-40 °C do +70 °C (w oryginalnym opakowaniu)
MAKSYMALNY GRADIENT
± 1 °C/min Temperatura otoczenia
MAKSYMALNA WILGOTNOŚĆ
75 % średnia roczna
WILGOTNOŚĆ WZGLĘDNA
95 % przez maksymalnie 30 dni w roku
WAHANIA WYSOKOŚCI I CIŚNIENIA
-100 m do 1800 m nad poziomem morza
PODŁĄCZANIE ANTENY GSM-R
Gniazdo TNC na MT5E
PODŁĄCZENIE PANELU STEROWANIA
2 x 5-stykowe gniazdo M12 (kodowanie A) na CON26S
PODŁĄCZANIE ANTENY GPS
Gniazdo SMA
INTERFEJS USŁUGI
4-stykowe gniazdo M12 (kodowanie D)
PODŁĄCZENIE DO UKŁADU ELEKTRYCZNEGO POJAZDU
3-pinowe gniazdo (Harting PushPull Power) na PLFE26-1-20
PODŁĄCZENIE PRZEWODU OCHRONNEGO
KABEL PRZELOTOWY
25-stykowe gniazdo D-Sub na UIC26S
SZEREGOWA WYMIANA DANYCH RS232
9-stykowe gniazdo D-Sub na SDIO26S
SZEREGOWA WYMIANA DANYCH RS422 / RS485
5-pinowe gniazdo M9
WEJŚCIA I WYJŚCIA CYFROWE
15-stykowe gniazdo subwoofera HD-D
SZEREGOWA WYMIANA DANYCH RS422
5-pinowe gniazdo M9 na SPIO26S
WEJŚCIA I WYJŚCIA CYFROWE
15-stykowe gniazdo subwoofera HD-D
ANTENA ANALOGOWA 450 MHZ (70 CM)
Gniazdo TNC na RMA26S-7B2
ANTENA ANALOGOWA 160 MHZ (2 M)
Gniazdo TNC
