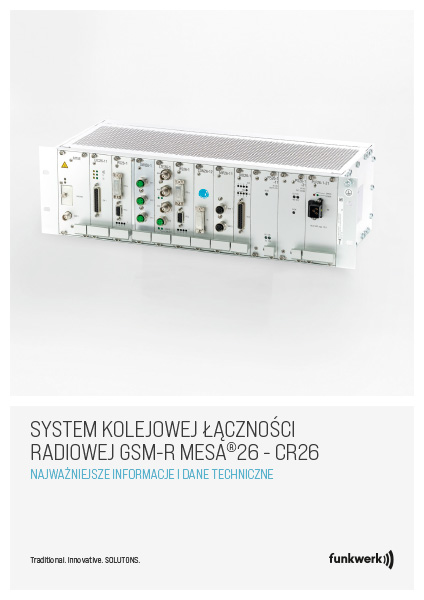

Jednostka centralna CR26 jest radiowym urządzeniem pociągowym dla sieci radiowych GSM-R i zapewnia łączność operacyjną maszynisty pociągu. Urządzenie CR26 może być używany z radiem analogowym ARM26/ARM26C w dwutrybowe urządzenie radiowe do zastosowań głosowych/rozdzielczych i transmisji danych. Spełnia europejskie wymagania dotyczące stosowania w pojazdach szynowych.
CR26 to Główny element cyfrowego systemu radiołączności pociągowej. Zawiera on cyfrowy nadajnik i odbiornik, jednostkę sterującą, moduły interfejsu do podłączania urządzeń zewnętrznych oraz wewnętrzny zasilacz. Moduł CON26 tworzy centralną jednostkę sterującą. Steruje ona połączeniem radiowym, reguluje priorytety połączeń, steruje jednostkami operacyjnymi, modułem cyfrowego radia pociągowego, aplikacjami danych i modułami interfejsu. Oprogramowanie, konfiguracja i dane diagnostyczne mogą być pobierane z modułu CR26 można odczytywać i/lub aktualizować zarówno za pośrednictwem interfejsu LAN, jak i interfejsu radiowego.
Urządzenie końcowe działa zgodnie z GSM 05.05 Phase 2+ i w rozszerzonym zakresie częstotliwości GSM / GSM-R w następujących częstotliwościach: Zakres częstotliwości nadawania: 873 do 915 MHz i zakres częstotliwości odbioru: 918 do 960 MHz.
Zapytaj terazMetoda budowy
Rack (3U/84HP)
Wysokość
132,6 mm
Szerokość
482,6 mm
Głębokość
190,5 mm
Waga
maks. 7 kg
Napięcie wejściowe
24 / 36 / 48 / 72 / 110 VDC
Tolerancje
zgodnie z normą DIN EN 50155
Przerwa
zgodnie z normą DIN EN 50155, klasa S1 (bez przerw)
Maksymalna moc wejściowa
Nominalna moc 210 W (obliczona)
Maksymalne zasilanie
16 A (przy napięciu znamionowym 24 V)
KLASA OCHRONY
IP20 zgodnie z normą DIN EN 60529
WIBRACJE I WSTRZĄSY
zgodnie z normą DIN EN 50155
EMC
zgodnie z normami DIN EN 50121-3-2 i DIN EN 50155
SYSTEM ETYKIETOWANIA
CR26 (nominalne napięcie wejściowe) opcjonalnie: MT5E /UIC / SW / IFS / IO
OZNACZENIE ROŚLINY
MESA26: zawiera centralną jednostkę sterującą (CR26), panel(e) sterowania MMIC-x, MMIT, słuchawkę(i), głośnik i kabel.
ZAKRES TEMPERATUR ROBOCZYCH
-25 °C do +70 °C (EN 50155 T3)
ZAKRES TEMPERATUR PRZECHOWYWANIA
-40 °C do +70 °C (w oryginalnym opakowaniu)
MAKSYMALNY GRADIENT
± 1 °C/min Temperatura otoczenia
MAKSYMALNA WILGOTNOŚĆ
75 % średnia roczna
WILGOTNOŚĆ WZGLĘDNA
95 % przez maksymalnie 30 dni w roku
WAHANIA WYSOKOŚCI I CIŚNIENIA
-100 m do 1800 m nad poziomem morza
CZĘŚĆ OPERACYJNA MMIC
2 x okrągłe złącze wtykowe M12
PODŁĄCZENIE ANTENY
Gniazdo TNC GSM-R; gniazdo TNC GPS; LTE (opcja)
PRZEZ PRZEWODNIK UIC
25-stykowe gniazdo D-Sub (opcja)
CYFROWE WEJŚCIE I WYJŚCIE
25-stykowe gniazdo D-Sub (opcja)
RS422
2 x 26-stykowe gniazdo HD-D-Sub; 2 x 15-stykowe gniazdo HD-D-Sub (opcja)
SERWIS, DIAGNOSTYKA
Okrągłe złącze M12
INTERFEJS ROZSZERZEŃ IFE
Okrągłe złącze M12
MODUŁ IDENTYFIKACJI LOKOMOTYWY NL
15-stykowe gniazdo D-Sub
INNE
Podłączenie napięcia, podłączenie przewodu ochronnego
IFMVB
9-stykowe złącze męskie D-Sub; 9-stykowe złącze żeńskie D-Sub
SWI26
Okrągłe złącze M12
IFPN
2 x okrągłe złącze wtykowe M12
LTE26
2 x gniazdo TNC
1 x okrągłe złącze wtykowe M12
