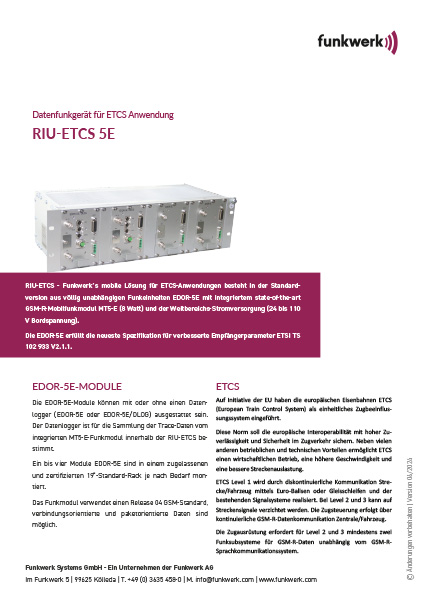

RIU-ETCS - Funkwerk´s mobile Lösung für ETCS-Anwendungen besteht in der Standardversion aus völlig unabhängigen Funkeinheiten EDOR-5E mit integriertem state-of-the-art GSM-R-Mobilfunkmodul MT5-E (8 Watt) und der Weitbereichs-Stromversorgung (24 bis 110 V Bordspannung). Das EDOR-5E erfüllt die neueste Spezifikation für verbesserte Empfängerparameter ETSI TS 102 933 V2.1.1.
Die EDOR-5E-Module können mit oder ohne einen Datenlogger (EDOR-5E oder EDOR-5E/DLOG) ausgestattet sein. Der Datenlogger ist für die Sammlung der Trace-Daten vom integrierten MT5-E-Funkmodul innerhalb der RIU-ETCS bestimmt. Ein bis vier Module EDOR-5E sind in einem zugelassenen und zertifizierten 19“-Standard-Rack je nach Bedarf montiert. Das Funkmodul verwendet einen Release 04 GSM-Standard, verbindungsorientierte und paketorientierte Daten sind möglich.
Auf Initiative der EU haben die europäischen Eisenbahnen ETCS (European Train Control System) als einheitliches Zugbeeinflussungssystem eingeführt. Diese Norm soll die europäische Interoperabilität mit hoher Zuverlässigkeit und Sicherheit im Zugverkehr sichern. Neben vielen anderen betrieblichen und technischen Vorteilen ermöglicht ETCS einen wirtschaftlichen Betrieb, eine höhere Geschwindigkeit und eine bessere Streckenauslastung.
ETCS Level 1 wird durch diskontinuierliche Kommunikation Strecke/Fahrzeug mittels Euro-Balisen oder Gleisschleifen und der bestehenden Signalsysteme realisiert. Bei Level 2 und 3 kann auf Streckensignale verzichtet werden. Die Zugsteuerung erfolgt über kontinuierliche GSM-R-Datenkommunikation Zentrale/Fahrzeug.
Die Zugausrüstung erfordert für ETCS Level 2 und 3 mindestens zwei Funksubsysteme für GSM-R-Daten unabhängig vom GSM-RSprachkommunikationssystem.
Jetzt anfragenHöhe
132 mm (3HE)
Breite
483 mm
Tiefe
190 mm
Gewicht
7,5 kg (Maximalbestückung)
Nominal-Spannungsbereich
24 V bis 110 V
Toleranzen
16,8 bis 137,5 V
Typ
potentialfrei
Stand-by Leistung (Leerlauf)
3,5 W / Set
Maximal-Leistung GSM Mode
10,3 W / Set
GPRS-Mode
15,6 W / Set
Anschluss
Phoenix PSC 1.5 / 5-M-PE Schutzklasse 1
Arbeitstemperatur
-25 bis +70°C (EN 50155) T3
Lagertemperatur
-40 bis +85°C
User (DATA)
V.24 / V.11 (RS422)
Service
V.24 / V.28 (RS232)
Frequenzbereich
ER-GSM: TX 873-915 MHz / RX 918-960 MHz
ARFCN: 940-1023, 0-124
Sendeleistung
8 W -2 /+2 dB GSM Klasse 2
Referenzempfindlichkeit
-104 dBm typisch
Antennenanschluss
TNC Buchse, 50 Ohm
Multi-slot-Klasse 10
CS-1, CS-2, CS-3, CS-4, MCS5-MCS9
mit Datenlogger
RIU-ETCS 5E/1MT/1DLOG => 1 Modul EDOR-5E/DLOG
RIU-ETCS 5E/2MT/2DLOG => 2 Module EDOR-5E/DLOG
RIU-ETCS 5E/3MT/3DLOG => 3 Module EDOR-5E/DLOG
RIU-ETCS 5E/4MT/4DLOG => 4 Module EDOR-5E/DLOG
ohne Datenlogger
RIU-ETCS 5E/1MT => 1 Modul EDOR-5E
RIU-ETCS 5E/2MT => 2 Module EDOR-5E
RIU-ETCS 5E/3MT => 3 Module EDOR-5E
RIU-ETCS 5E/4MT => 4 Module EDOR-5E
gemäß GSM 02.02 (ETS 300 501)
transparent nach GSM 04.22 (ETS 300 053)
BS24 asynchrone Daten 2.4 kbit/s
BS25 asynchrone Daten 4.8 kbit/s
BS26 asynchrone Daten 9.6 kbit/s
BS70 GPRS | E-GPRS (EDGE)
CLIP, CoLP, UUS1, eMLPP
andere: OTDI, cOTDI, USSD, CLIR, CoLR, CFU, CFB, CFNRy, CFNRc, CW, HOLD, MPTY, CUG, AoCI, AoCC, BAOC, BOIC, BOIC-exHC, BAIC, BAIC-Roam
zusätzliche Funkwerk spezifische Funktionen, z.B. Beschleunigung der Netzwerksuche
GPS / Trace / ODO
3 x 5-poliger M9 Stecker
Ethernet-Anschluss
4-poliger M12 Stecker
Internes ARM-basiertes Prozessorsystem
Software basiert auf Linux Betriebssystem
2 GB interner Datenspeicher im Datalogger
