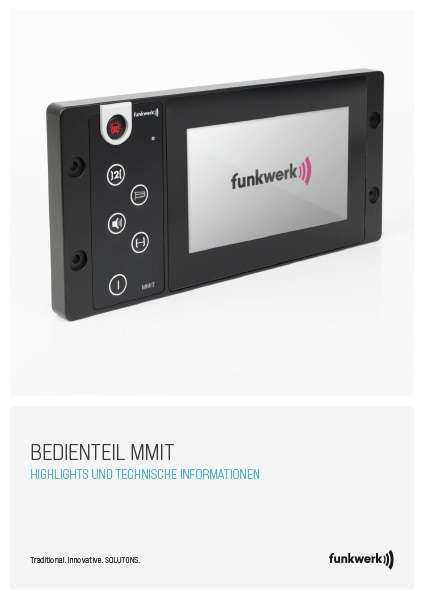

Das Bedienteil MMIT der Zugfunkfamilie MESA26 ist für die menügeführte Steuerung des digitalen und analogen Zugfunks vorgesehen. Es erfüllt die Anforderung für den Einsatz auf Schienenfahrzeugen und ist für den Pulteinbau im Führerstand konzipiert. Mit Hilfe einer Sprecheinrichtung, bestehend aus Handapparat und Lautsprecher, ist der Triebfahrzeugführer in der Lage, vielfältige Kommunikationsaufgaben durchzuführen.
Bedienteile von Funkwerk sind gemäß Spezifikationen und Europäischen Standards entwickelt und zeichnen sich durch ihre innovative sowie intuitive Bedienführung aus. Funktionen, welche auch ohne Orientierung am Display ausgeführt werden können, sind durch Hardkeys ausführbar. Funktionen, die am Display ausgeführt werden, sind durch Softkeys zu steuern. Dadurch wird dem Benutzer die Bedienung erleichtert und ermöglicht darüber hinaus die Flexibilität von funktionalen Änderungen ohne Hardwareaufwand.
Jetzt anfragenDas MMIT besitzt ein Display mit Touch-Funktion und eine Tastatur mit 6 Tasten mit fester Funktion. Auf dem Touch-Display wird eine Tastatur mit 14 Softkeys und 4 weiteren Tasten mit fester Funktion angezeigt. Das Display ist mit einem entspiegelten Schutzglas abgedeckt. Als einzige Taste ist die Notruftaste mit einem Vergreifschutz versehen.
Hardkeys
Tasten mit fester Funktionszuordnung unabhängig von der aktuellen Menüebene. Folgende Funktionen sind als Hardkey ausgelegt:
Notruf
Ruf zum Fahrdienstleiter
Ruf zum Zugbegleiter
Fahrgastdurchsagen
Zugtelefonie (Lok - Lok)
Reset-Taste
Alle anderen Bedienfunktionen werden über Softkeys aktiviert.
Softkeys
Die funktionale Zuordnung der Softkeys wird im unmittelbar angrenzenden Bereich des Displays dargestellt und ist abhängig vom eingestellten Funksystem und der aktuellen Menüebene.
Eine durchgängige Funktionszuordnung auf die gleichen Softkeys in den Menüebenen sowie eine optimale Displaygröße erlauben die leichte Ausführung aller Bedienhandlungen durch den Triebfahrzeugführer während der Fahrt.
Bauweise
geschlossenes Gehäuse
Höhe
138 mm
Breite
296 mm
Tiefe
39 mm
Gewicht
1,4 kg
AUSFÜHRUNG
transmissives TFT-Farb-LCD mit Touch-Funktion
EFFEKTIVE SICHTFLÄCHE
154 x 86 mm
AUFLÖSUNG
1.024 x 600 Pixel
ABLESEWINKEL BEI 25 °C
vertikal: ±80°, horizontal: ±80° (bei CR ≥ 10)
SCHUTZKLASSE
Frontseite: IP54 entsprechend DIN EN 60529
Rückseite: IP20 entsprechend DIN EN 60529
SCHWINGUNGEN UND STÖSSE
gemäß DIN EN 50155
EMV
gemäß DIN EN 50121-3-2 und DIN EN 50155
EINSATZTEMPERATURBEREICH
OT3: -25 bis +70 °C
ERWEIT. TEMPERATURBEREICH
ST1: OT3 +15 °C (beim Einschalten für max. 10 min)
LAGERTEMPERATURBEREICH
-40 °C bis +70 °C (in Originalverpackung)
MAXIMALER GRADIENT
± 1 °C/min Umgebungstemperatur
MAXIMALE LUFTFEUCHTIGKEIT
75 % im jährlichen Durchschnitt
RELATIVE LUFTFEUCHTIGKEIT
gemäß DIN EN 50155
HÖHE UND DRUCKSCHWANKUNGEN
-100 m bis 1800 m über NN
X1: ZENTRALGERÄT CR26 . CR26P . CR26S
25-poliger D-Sub-Stift
X6: RS422 (DATENANWENDUNG/IFS)
15-polige D-Sub-Buchse
X7: ETHERNET
4-polige M12-Buchse (Kodierung D)
X8: HANDAPPARAT, LAUTSPRECHER, DIGITALE I/O
25-polige D-Sub-Buchse
SONSTIGE
Schutzleiter
EINGANGSNENNSPANNUNG
24 ... 110 VDC (Bordstromversorgung)
