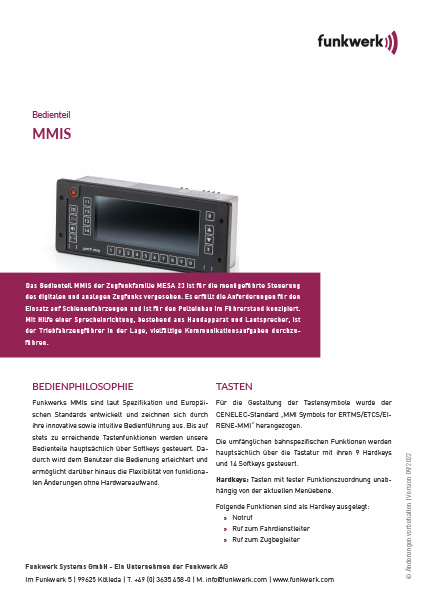

Das Bedienteil MMIS der Zugfunkfamilie MESA 23 ist für die menügeführte Steuerung des digitalen und analogen Zugfunks vorgesehen. Es erfüllt die Anforderungen für den Einsatz auf Schienenfahrzeugen und ist für den Pulteinbau im Führerstand konzipiert. Mit Hilfe einer Sprecheinrichtung, bestehend aus Handapparat und Lautsprecher, ist der Triebfahrzeugführer in der Lage, vielfältige Kommunikationsaufgaben durchzuführen.
Funkwerks MMIs sind laut Spezifikation und Europäischen Standards entwickelt und zeichnen sich durch ihre innovative sowie intuitive Bedienführung aus. Bis auf stets zu erreichende Tastenfunktionen werden unsere Bedienteile hauptsächlich über Softkeys gesteuert. Dadurch wird dem Benutzer die Bedienung erleichtert und ermöglicht darüber hinaus die Flexibilität von funktionalen Änderungen ohne Hardwareaufwand.
Jetzt anfragenFür die Gestaltung der Tastensymbole wurde der CENELEC-Standard „MMI Symbols for ERTMS/ETCS/EIRENE-MMI“ herangezogen. Die umfänglichen bahnspezifischen Funktionen werden hauptsächlich über die Tastatur mit ihren 9 Hardkeys und 14 Softkeys gesteuert.
Hardkeys
Tasten mit fester Funktionszuordnung unabhängig von der aktuellen Menüebene. Folgende Funktionen sind als Hardkey ausgelegt:
Notruf
Ruf zum Fahrdienstleiter
Ruf zum Zugbegleiter
Zugdurchsagen
Ruf Lok - Lok
Richtungstaste nach oben
Richtungstaste nach unten
Quittierung der getroffenen Auswahl
Rücksetzen der Zugfunkanlage
Alle anderen Bedienfunktionen werden über Softkeys aktiviert.
Softkeys
Die funktionale Zuordnung der Softkeys wird im unmittelbar angrenzenden Bereich des Displays dargestellt und ist abhängig vom eingestellten Funksystem und der aktuellen Menüebene.
Eine durchgängige Funktionszuordnung auf die gleichen Softkeys in den Menüebenen sowie eine optimale Displaygröße erlauben die leichte Ausführung aller Bedienhandlungen durch den Triebfahrzeugführer während der Fahrt.
Bauweise
geschlossenes Gehäuse
Höhe
116 mm
Breite
296 mm
Tiefe
118 mm
Gewicht
3,5 kg
Effektive Sichtfläche
171 x 61 mm
Auflösung
360 x 128 Pixel
Ablesewinkel bei 25 °C
vertikal: -60° bis +40°
horizontal: -40° bis +40°
Schutzklasse
Vorderseite: IP54 entsprechend DIN EN 60529
Rückseite: IP41 entsprechend DIN EN 60529
Schwingungen und Stöße
gemäß DIN EN 50155
EMV
gemäß DIN EN 50121-3-2 und DIN EN 50155
Einsatztemperaturbereich
-25 °C bis +55 °C
Lagertemperaturbereich
-40 °C bis +70 °C (in Originalverpackung)
maximaler Gradient
± 1 °C/min Umgebungstemperatur
maximale Luftfeuchtigkeit
75 % im jährlichen Durchschnitt
relative Luftfeuchtigkeit
gemäß EN 50155
Höhe und Druckschwankungen
-100 m bis 1800 m über NN
X1: Zentralgerät
25-polig D-Sub
X2: Handapparat
9-polig D-Sub
X3: Lautsprecher
9-polig D-Sub
X4: Digitale Ein- und Ausgänge
9-polig D-Sub
X5: RS422 (Datenanwendung/IFS)
15-polig HD-D-Sub
X6: Ladehalterung
9-polig D-Sub
Service
IrDA mit maximal 115,2 kBit/s
Sonstige
Helligkeitssensor, Schutzleiter
Eingangsnennspannung
24 VDC (Bordstromversorgung)
Ladehalterung für Handy
Ausgangsspannung: (12,0 ± 0,5) VDC
maximaler Ausgangsstrom: 300 mA
