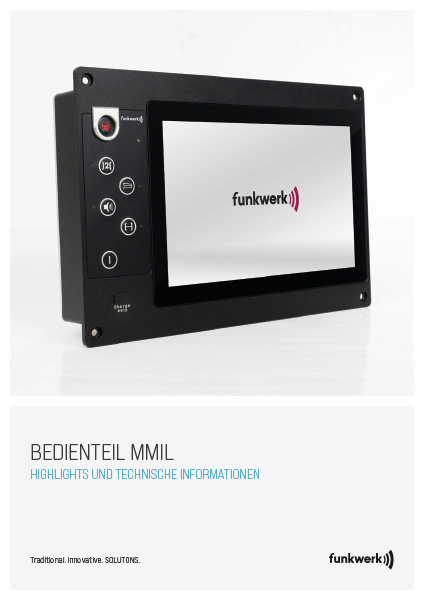

Das Bedienteil MMIL der Zugfunkfamilie MESA®26 ist für die menügeführte Steuerung des digitalen und analogen Zugfunks vorgesehen. Es erfüllt die Anforderung für den Einsatz auf Schienenfahrzeugen und ist für den Pulteinbau im Führerstand konzipiert. Mit Hilfe einer Sprecheinrichtung, bestehend aus Handapparat und Lautsprecher, ist der Triebfahrzeugführer in der Lage, vielfältige Kommunikationsaufgaben durchzuführen.
Bedienteile von Funkwerk sind gemäß Spezifikationen und Europäischen Standards entwickelt und zeichnen sich durch ihre innovative sowie intuitive Bedienführung aus. Funktionen, welche auch ohne Orientierung am Display ausgeführt werden können, sind durch Hardkeys ausführbar. Funktionen, die am Display ausgeführt werden, sind durch Softkeys zu steuern. Dadurch wird dem Benutzer die Bedienung erleichtert und ermöglicht darüber hinaus die Flexibilität von funktionalen Änderungen ohne Hardwareaufwand.
Jetzt anfragenDie Gestaltung der Tastensymbole basiert auf DIN CLC/ TS 50459-5:2008-05; VDE V 0831-459-5:2008-05 Teil 5. Das MMIL besitzt ein 10” Farb-Touch-Display mit Schutzglas und 6 Tasten
(Hardkeys) mit spezieller Funktion.
Hardkeys
Tasten mit fester Funktionszuordnung unabhängig von der aktuellen Menüebene. Folgende Funktionen sind als Hardkey ausgelegt:
Notruf
Ruf zum Fahrdienstleiter
Ruf zum Zugbegleiter
Fahrgastdurchsagen
Zugtelefonie (Lok - Lok)
Reset-Taste
Alle anderen Bedienfunktionen werden über Softkeys aktiviert.
Softkeys
Die funktionale Zuordnung der Softkeys wird im unmittelbar angrenzenden Bereich des Displays dargestellt und ist abhängig vom eingestellten Funksystem und der aktuellen Menüebene.
Eine durchgängige Funktionszuordnung auf die gleichen Softkeys in den Menüebenen sowie eine optimale Displaygröße erlauben die leichte Ausführung aller Bedienhandlungen durch den Triebfahrzeugführer während der Fahrt.
Bauweise
geschlossenes Gehäuse
Höhe
315 mm inkl. Freisprechmodul
Breite
215 mm inkl. Freisprechmodul
Tiefe
69.2 mm inkl. Freisprechmodul
Gewicht
3 kg
AUSFÜHRUNG
transmissives TFT-Farb-LCD mit Touch-Funktion
EFFEKTIVE SICHTFLÄCHE
1.216,96 x 135,6 mm
AUFLÖSUNG
1.280 x 800 Pixel
ABLESEWINKEL BEI 25 °C
vertikal: ±85°, horizontal: ±85° (bei CR 10)
SCHUTZKLASSE
Frontseite: IP65 gemäß DIN EN 60529
Rückseite: IP20 gemäß DIN EN 60529
SCHWINGUNGEN UND STÖSSE
gemäß DIN EN 50155
EMV
gemäß DIN EN 50121-3-2 und DIN EN 50155
EINSATZTEMPERATURBEREICH
OT3: -25 bis +70 °C
TEMPERATURBEREICH
ST1: OT3 +15 °C (beim Einschalten für max. 10 min)
LAGERTEMPERATURBEREICH
-40 °C bis +70 °C (in Originalverpackung)
MAXIMALER GRADIENT
± 1 °C/min Umgebungstemperatur
MAXIMALE LUFTFEUCHTIGKEIT
75 % im jährlichen Durchschnitt
RELATIVE LUFTFEUCHTIGKEIT
gemäß DIN EN 50155
HÖHE UND DRUCKSCHWANKUNGEN
-100 m bis 1800 m über NN
ZENTRALGERÄT MESA 26 (IFOT)
25-poliger D-Sub-Stift
MIKROFON (SCHWANENHALS, FREISPRECHMIKROFON)
9-polige D-Sub-Buchse
HANDAPPARAT, LAUTSPRECHER, DIGITALE I/O
25-polige D-Sub-Buchse
FREISPRECHMODUL
25-polige D-Sub-Buchse
RS422 (DATENANWENDUNG/IFS)
15-polige D-Sub-Buchse
ETHERNET
8-polige M12-Buchse (Kodierung x)
SONSTIGE
Schutzleiter
USB ANSCHLUSS
USB Typ A
Ladeleistung 1,5 A
BLUETOOTH
BT 4.2
EINGANGSNENNSPANNUNG
wahlweise 24 oder 48 VDC
(standardmäßig über Zentralgerät mit 48 VDC)*
* nur für ein MMIL und bei einer Leitungslänge ≤40 m bei einem Leitungsquerschnitt von 0,75 mm² möglich. Für ein zweites MMIL oder für Leitungslängen >40 m bei einem Leitungsquerschnitt von 0,75 mm² ist eine Fremdspeisung über DC/DC-Wandler in Absprache mit dem Hersteller notwendig.
