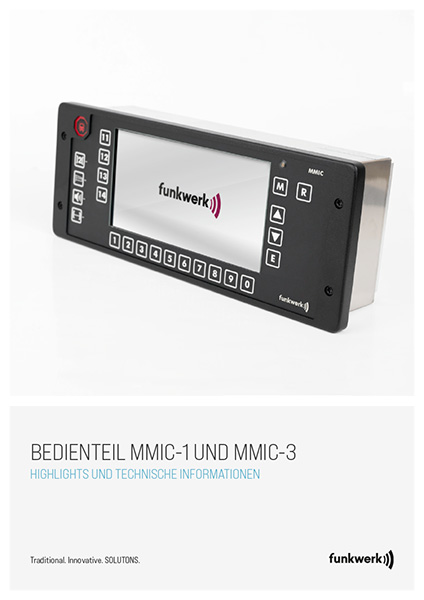

Die Bedienteile MMIC der Zugfunkfamilie MESA26 sind für die menügeführte Steuerung des digitalen und analogen Zugfunks vorgesehen. Sie erfüllen die Anforderungen für den Einsatz auf Schienenfahrzeugen und sind für den Pulteinbau im Führerstand konzipiert. Mit Hilfe einer Sprecheinrichtung, bestehend aus Handapparat und Lautsprecher, ist der Triebfahrzeugführer in der Lage, vielfältige Kommunikationsaufgaben durchzuführen.
Bedienteile von Funkwerk sind gemäß Spezifikationen und Europäischen Standards entwickelt und zeichnen sich durch ihre innovative sowie intuitive Bedienführung aus. Funktionen, welche auch ohne Orientierung am Display ausgeführt werden können, sind durch Hardkeys ausführbar. Alle anderen Funktionen werden über die Softkeys gesteuert. Dadurch wird dem Benutzer die Bedienung erleichtert und ermöglicht darüber hinaus die Flexibilität von funktionalen Änderungen ohne Hardwareaufwand.
Jetzt anfragenDie Gestaltung der Tastensymbole basiert auf DIN CLC/ TS 50459-5:2008-05; VDE V 0831-459-5:2008-05 Teil 5. Die umfänglichen bahnspezifischen Funktionen werden hauptsächlich über die Tastatur mit ihren 10 Hardkeys und 14 Softkeys gesteuert.
Hardkeys
Tasten mit fester Funktionszuordnung unabhängig von der aktuellen Menüebene. Folgende Funktionen sind als Hardkey ausgelegt:
Notruf
Ruf zum Fahrdienstleiter
Ruf zum Zugbegleiter
Zugdurchsagen
Ruf Lok - Lok
Richtungstaste nach oben
Richtungstaste nach unten
Quittierung der getroffenen Auswahl
Rücksetzen der Zugfunkanlage
Menü
Alle anderen Bedienfunktionen werden über Softkeys aktiviert.
Softkeys
Die funktionale Zuordnung der Softkeys wird im unmittelbar angrenzenden Bereich des Displays dargestellt und ist abhängig vom eingestellten Funksystem und der aktuellen Menüebene.
Eine durchgängige Funktionszuordnung auf die gleichen Softkeys in den Menüebenen sowie eine optimale Displaygröße erlauben die leichte Ausführung aller Bedienhandlungen durch den Triebfahrzeugführer während der Fahrt.
Bauweise
geschlossenes Gehäuse
Höhe
116 mm
Breite
296 mm
Tiefe
81 mm
Gewicht
2,1 kg
EFFEKTIVE SICHTFLÄCHE
171 x 61 mm
AUFLÖSUNG
800 x 480 Pixel
ABLESEWINKEL BEI 25 °C
vertikal: ±80°, horizontal: ±80° (bei CR ≥ 10)
SCHUTZKLASSE
Vorderseite: IP54 entsprechend DIN EN 60529
Rückseite: IP44 entsprechend DIN EN 60529
SCHWINGUNGEN UND STÖSSE
gemäß DIN EN 50155
EMV
gemäß DIN EN 50121-3-2 und DIN EN 50155
EINSATZTEMPERATURBEREICH
-25 °C bis +70 °C
LAGERTEMPERATURBEREICH
-40 °C bis +70 °C (in Originalverpackung)
MAXIMALER GRADIENT
± 1 °C/min Umgebungstemperatur
MAXIMALE LUFTFEUCHTIGKEIT
75 % im jährlichen Durchschnitt
RELATIVE LUFTFEUCHTIGKEIT
gemäß DIN EN 50155
HÖHE UND DRUCKSCHWANKUNGEN
-100 m bis 1800 m über NN
X1: ZENTRALGERÄT / CR26
25-polig D-Sub
X2: HANDAPPARAT
9-polig D-Sub
X3: LAUTSPRECHER
9-polig D-Sub
X4: DIGITALE EIN- UND AUSGÄNGE
9-polig D-Sub
X5: RS422 (DATENANWENDUNG/IFS)
15-polig HD-D-Sub
SONSTIGE
Helligkeitssensor, Schutzleiter
EINGANGSNENNSPANNUNG
24 / 48 VDC (Bordstromversorgung)
