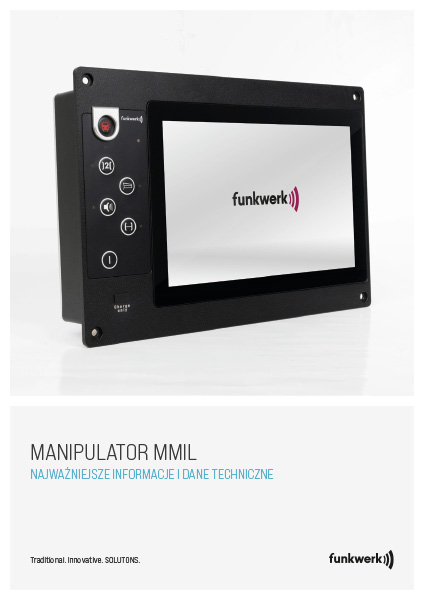

Panel sterowania MMIL rodziny radiotelefonów kolejowych MESA®26 jest przeznaczony do sterowania cyfrowym i analogowym radiem pociągowym za pomocą menu. Spełnia wymagania dotyczące stosowania w pojazdach szynowych i jest przeznaczony do montażu na konsoli w kabinie maszynisty. Za pomocą systemu interkomowego składającego się ze słuchawki i głośnika, maszynista pociągu może wykonywać szeroki zakres zadań komunikacyjnych.
Panele sterowania Funkwerk są opracowywane zgodnie ze specyfikacjami i normami europejskimi oraz charakteryzują się innowacyjnymi i intuicyjnymi wskazówkami dla użytkownika. Funkcje, które mogą być wykonywane bez orientacji na wyświetlaczu, mogą być wykonywane za pomocą klawiszy funkcyjnych. Funkcje, które są wykonywane na wyświetlaczu, mogą być kontrolowane za pomocą przycisków programowych. Ułatwia to obsługę użytkownikowi, a także pozwala na elastyczne wprowadzanie zmian funkcjonalnych bez konieczności stosowania sprzętu.
Zapytaj terazKonstrukcja symboli przycisków oparta jest na normach DIN CLC/ TS 50459-5:2008-05; VDE V 0831-459-5:2008-05 Część 5. MMIL posiada 10-calowy kolorowy wyświetlacz dotykowy ze szkłem ochronnym i 6 przyciskami
(klawisze funkcyjne) ze specjalną funkcją.
Klucze sprzętowe
Klawisze ze stałym przypisaniem funkcji niezależnym od bieżącego poziomu menu. Następujące funkcje są przypisane do klawiszy twardych:
Połączenie alarmowe
Połączenie z dyspozytorem
Telefon do obsługi pociągu
Komunikaty dla pasażerów
Telefonia pociągowa (lokomotywa - lokomotywa)
Przycisk resetowania
Wszystkie inne funkcje operacyjne są aktywowane za pomocą przycisków programowych.
Klawisze programowe
Przypisanie funkcjonalne przycisków programowych jest wyświetlane w bezpośrednio sąsiadującym obszarze wyświetlacza i zależy od ustawionego systemu radiowego i bieżącego poziomu menu.
Spójne przypisanie funkcji do tych samych przycisków ekranowych na poziomach menu i zoptymalizowany rozmiar wyświetlacza ułatwiają kierowcy wykonywanie wszystkich czynności operacyjnych podczas podróży.
Metoda budowy
Zamknięta obudowa
Wysokość
315 mm z modułem głośnomówiącym
Szerokość
215 mm z modułem głośnomówiącym
Głębokość
69,2 mm z modułem głośnomówiącym
Waga
3 kg
WYKONANIE
Transmisyjny kolorowy wyświetlacz LCD TFT z funkcją dotykową
EFEKTYWNY WIDOCZNY OBSZAR
1 216,96 x 135,6 mm
REZOLUCJA
1280 x 800 pikseli
KĄT ODCZYTU PRZY 25°C
w pionie: ±85°, w poziomie: ±85° (z CR 10)
KLASA OCHRONY
Panel przedni: IP65 zgodnie z normą DIN EN 60529
Tylna strona: IP20 zgodnie z normą DIN EN 60529
WIBRACJE I WSTRZĄSY
zgodnie z normą DIN EN 50155
EMC
zgodnie z normami DIN EN 50121-3-2 i DIN EN 50155
ZAKRES TEMPERATUR ROBOCZYCH
OT3: -25 do +70 °C
ZAKRES TEMPERATUR
ST1: OT3 +15 °C (przy włączeniu na maks. 10 min)
ZAKRES TEMPERATUR PRZECHOWYWANIA
-40 °C do +70 °C (w oryginalnym opakowaniu)
MAKSYMALNY GRADIENT
± 1 °C/min Temperatura otoczenia
MAKSYMALNA WILGOTNOŚĆ
75 % średnia roczna
WILGOTNOŚĆ WZGLĘDNA
zgodnie z normą DIN EN 50155
WAHANIA WYSOKOŚCI I CIŚNIENIA
-100 m do 1800 m nad poziomem morza
JEDNOSTKA CENTRALNA MESA 26 (IFOT)
25-stykowe złącze D-Sub
MIKROFON (GĘSIA SZYJA, MIKROFON GŁOŚNOMÓWIĄCY)
9-stykowe gniazdo D-Sub
SŁUCHAWKA, GŁOŚNIK, CYFROWE WEJŚCIE/WYJŚCIE
25-stykowe gniazdo D-Sub
MODUŁ GŁOŚNOMÓWIĄCY
25-stykowe gniazdo D-Sub
RS422 (APLIKACJA DANYCH/IFS)
15-stykowe gniazdo D-Sub
ETHERNET
8-stykowe gniazdo M12 (kodowanie x)
INNE
Przewód ochronny
ZŁĄCZE USB
USB typu A
Moc ładowania 1,5 A
BLUETOOTH
BT 4.2
ZNAMIONOWE NAPIĘCIE WEJŚCIOWE
Opcjonalnie 24 lub 48 VDC
(przez jednostkę centralną z 48 VDC w standardzie)*
* możliwe tylko dla jednego MMIL i dla długości kabla ≤40 m z przekrojem kabla 0,75 mm². W przypadku drugiego MMIL lub kabli o długości >40 m i przekroju 0,75 mm² wymagane jest zewnętrzne zasilanie za pomocą przetwornicy DC/DC w porozumieniu z producentem.
