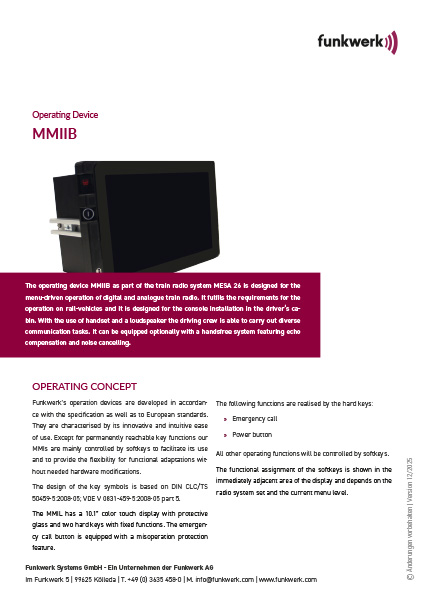

La unidad de control MMIIB de la familia de radios ferroviarias MESA 26 está diseñada para el control guiado por menús de radios ferroviarias digitales y analógicas. Cumple los requisitos para su uso en vehículos ferroviarios y está diseñada para su instalación en consola en la cabina del conductor. Con la ayuda de un sistema de intercomunicación compuesto por un auricular y un altavoz, el maquinista puede llevar a cabo una amplia gama de tareas de comunicación.
Los paneles de control de Funkwerk se desarrollan de acuerdo con las especificaciones y normas europeas y se caracterizan por su innovadora e intuitiva guía de usuario. Las funciones que se pueden realizar sin orientación en la pantalla se pueden ejecutar mediante teclas físicas. Las funciones que se realizan en la pantalla pueden controlarse mediante teclas programables. Esto facilita el manejo para el usuario y también permite la flexibilidad de realizar cambios funcionales sin necesidad de hardware.
El diseño de los símbolos de los botones se basa en las normas DIN CLC/TS 50459-5:2008-05; VDE V 0831-459-5:2008-05 Parte 5.
El MMIIB tiene una pantalla táctil en color de 10,1” con cristal protector antirreflectante y 2 botones (teclas duras) con función fija. El botón de llamada de emergencia está equipado con una protección de agarre. Las siguientes funciones están diseñadas como teclas duras:
Llamada de emergencia
Encender/apagar
Todas las demás funciones de manejo se activan mediante teclas programables. La asignación funcional de las teclas programables se muestra en la zona inmediatamente adyacente de la pantalla y depende del sistema de radio ajustado y del nivel de menú actual.
Solicitar informaciónMétodo de construcción
Carcasa cerrada con opción de montaje
Altura
175 mm
Anchura
266 mm
Profundidad
111 mm
Peso
3,3 kg sin módulo manos libres
3,5 kg con módulo manos libres
Tensión nominal de entrada
Opcionalmente 24 ó 48 V CC (mediante dispositivo central con 48 V CC de serie)1
Consumo máximo
40 W
Interrupción de tensión
S1 (sin interrupción) según EN 50155
Clase de protección
I (conductor de protección a través del punto de conexión del conductor de protección)
Rigidez dieléctrica
según la norma EN 50155
Protección contra polaridad inversa, mecánica
Conector protegido contra polaridad inversa
Aislamiento
750 V CC contra la carcasa (PE) y todos los demás circuitos eléctricos
Clase de protección según EN 60529
Panel frontal: IP65 (excepto puerto de carga USB)
Parte trasera: IP20
Vibraciones y choques
conforme a las normas EN 50155 y EN 60068-2-6
EMC
de conformidad con las normas EN 50121-3-2 y EN 50155
Resistencia a los rayos UV
Sin reacción fotoquímica con radiación solar de hasta 1200 W/m².
Temperatura de funcionamiento
OT3: de -25 a +70 °C
ampliado. Temperatura
ST1: OT3 +15 °C (al encender durante máx. 10 min)
Temperatura de almacenamiento
De -40 °C a +70 °C (en su embalaje original)
Gradiente máximo
± 1 °C/min Temperatura ambiente
Humedad máxima
75 % media anual
Humedad relativa
según la norma EN 50155
Fluctuaciones de altitud y presión
-100 m a 1800 m sobre el nivel del mar
Nivel de riesgo HL1 a HL3
según la norma EN 45545-2
Clases de funcionamiento OC1 a OC4
según la norma EN 45545-5
Ejecución
LCD TFT transmisivo en color con función táctil
Diagonal de pantalla
10,1“
Superficie visible efectiva
(217 x 136) mm
Resolución
(1280 x 800) píxeles
Retroiluminación
Retroiluminación LED blanca, regulable
Luminancia por encima del cristal protector a 100 % PWM
aprox. 850 cd/m² (típico)
aprox. 650 cd/m² (mínimo)
Relación de contraste (CR) a 25 °C
aprox. 600 a 800
Ángulo de lectura a 25 °C
Vertical: ±85°, horizontal: ±85° (para ≥ CR 10)
Ejecución
Teclado de membrana
Superficie
revestimiento mate resistente a los arañazos
Retroiluminación
Retroiluminación LED, regulable
Color base
negro intenso (RAL 9005)
Letras de los botones y colores del marco
Pulsador de llamada de emergencia rojo (RAL 3002), translúcido
Otros botones blanco (RAL 9010), translúcido
Grabado de llaves
Cúpula en relieve, respuesta táctil
Fuerza de accionamiento
(6 ± 1) N a 25 °C
Vida útil
≥ 1*106 ciclos de conmutación sin fallos
Número total de llaves
2 botones
Número de botones con LED de estado
1
Sensor de luminosidad
Ventana transparente, diámetro 3 mm
Ejecución
Placa de circuito impreso vicCOM2
Tensión nominal de entrada
12 V CC (suministrado por el panel de control)
Consumo máximo
0,33 W
Antena
Doble banda 2,4 GHz y 4,9 a 6 GHz
Llegue a
aprox. 10 m (en interiores)
Módulo
Modo dual Bluetooth Smart Ready
Versión de Bluetooth compatible
v4.2 EDR
Perfiles
HFP1.6 (EDT) y otros.
Unidad central MESA 26 (IFOT)
Clavija D-Sub de 25 patillas
Micrófono (cuello de cisne, manos libres)
Toma D-Sub de 9 patillas
Microteléfono, altavoz, E/S digital
Toma D-Sub de 25 patillas
Módulo manos libres
Toma D-Sub de 25 patillas
RS422 (aplicación de datos/IFS)
Toma D-Sub de 15 patillas
Ethernet
Toma M12 de 8 polos (codificación x)
Otros
Conductor de protección
Conexión USB
USB tipo A; corriente de carga 1,5 A; potencia de carga 7,5 W
Bluetooth (opcional)
1 sólo es posible para un MMIIB y para una longitud de cable ≤40 m con una sección de cable de 0,75 mm². Para un segundo MMIIB o para longitudes de cable >40 m con una sección de cable de 0,75 mm², se requiere una fuente de alimentación externa mediante convertidor CC/CC previa consulta con el fabricante.
