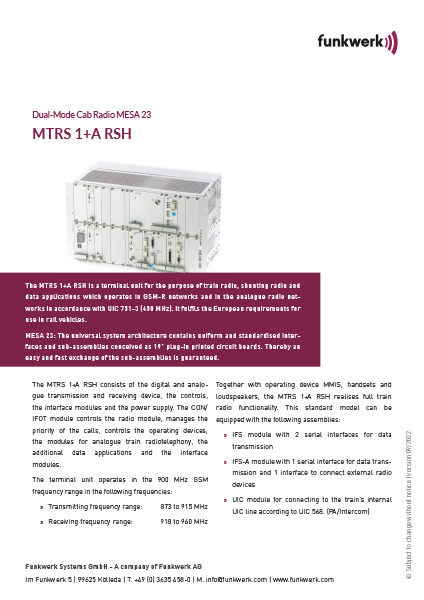

El MTRS 1+A RSH es un dispositivo terminal diseñado para funcionar en la red GSM-R y en la red de radio analógica de acuerdo con UIC 751-3 (450 MHz) para aplicaciones de radio para trenes/radio de maniobras y radio de datos. Cumple los requisitos europeos para su uso en vehículos ferroviarios.
MESA 23: la arquitectura universal del sistema incluye interfaces y módulos uniformes y estandarizados que están diseñados como tarjetas enchufables de 19“, lo que garantiza un cambio de módulos rápido y sencillo.
El MTRS 1+A RSH contiene el transceptor digital y analógico, la unidad de control, los módulos de interfaz y la fuente de alimentación. El módulo CON/IFOT constituye la unidad de control central. Controla la conexión de radio, regula las prioridades de llamada, controla las unidades de control, el módulo para la radio digital y analógica del tren, las aplicaciones de datos adicionales y los módulos de interfaz.
El dispositivo terminal funciona de acuerdo con GSM 05.05 Fase 2+ en la gama de frecuencias GSM en las siguientes frecuencias:
Gama de frecuencias de transmisión873 a 915 MHz
Gama de frecuencias de recepción918 a 960 MHz
El MTRS 1+A RSH realiza la funcionalidad completa de radio ferroviaria junto con las unidades de control, los microteléfonos y los altavoces. La versión estándar también puede equiparse con los siguientes componentes:
Módulo IFS con 2 interfaces serie para la transmisión de datos
Módulo IFS-A con una interfaz serie para la transmisión de datos y una interfaz para la conexión de módulos de radio externos
Módulo UIC para conexión a la línea de paso de acuerdo con UIC 568 (PA/Intercon).
Método de construcción
Subbastidor (6 U / 84 CV)
Altura
266 mm
Anchura
482,6 mm
Profundidad
243 mm
Peso
máx. 11 kg
Tensión de entrada
nominal 24, 36, 48, 72 o 110 VDC
Tolerancias
según DIN EN 50155
Interrupción
según DIN EN 50155, clase S1 (sin interrupción)
Potencia máxima de entrada
Nominal 240 W (calculado)
Consumo máximo
De 2,2 A a 10 A (en función de la tensión nominal de 110 V CC a 24 V CC)
Clase de protección
IP20 según DIN EN 60529
Vibraciones y choques
según DIN EN 50155
EMC
de conformidad con las normas DIN EN 50121-3-2 y DIN EN 50155
Sistema de etiquetado
MTRS [1: GSM-R; +A: Analógico] [Diseño] / [Tensión nominal de entrada] / opcional: UIC / opcional: IFS o IFS-A
Designación del sistema
MESA 23-03: incluye unidad central (MTRS 1+A RSH), panel(es) de control MMIS, microteléfono(s), altavoz y cable.
Temperatura de funcionamiento
de -25 °C a +55 °C
Temperatura de almacenamiento
De -40 °C a +70 °C (en su embalaje original)
Gradiente máximo
± 1 °C/min Temperatura ambiente
Humedad máxima
75 % media anual
Humedad relativa
95 % un máximo de 30 días al año
Fluctuaciones de altitud y presión
-100 m a 1800 m sobre el nivel del mar
Panel de control MMIS
2x HD-D-Sub de 26 patillas
Conexión de antena
2 tomas TNC (analógica y GSM-R)
A través del conductor UIC
D-Sub de 25 patillas (opcional)
Entrada y salida digitales
HD-D-Sub de 15 patillas
RS422 / NF
IFS: 2x / IFS-A: 1x HD-D-Sub de 15 patillas (opcional)
Servicio, diagnóstico
Sub-D de 9 patillas
Otros
Conexión de tensión, conductor de protección
