El MT5E es un módulo de radio GSM Fase 2+ con extensiones GSM-R y ASCI. El módulo funciona dentro de la gama de frecuencias GSM-R con una potencia de transmisión máxima de 8 W (GSM Power Class 2) y está equipado para la ampliación de la banda de frecuencias ER-GSM. El MT5E soporta GPRS Multi-Slot Clase 10 con modos de operación Clase B, C, CS (opcional). El software de protocolo cumple la especificación GSM R97/R99 y está homologado conforme a GCF3.14.
Configuración de la interfaz
Actualización del software
Se pueden establecer conexiones de voz y datos (circuito/paquete).
Seguimiento opcional de la señalización del protocolo GSM-R (rastreo)
También hay disponible software conforme a GSM Rel. 04.
Bancos de filtros especiales en el módulo GSM-R
Control inteligente mediante software
Adaptación de la pila de protocolos (Capa 1) para el funcionamiento del banco de filtros en función de la información BCCH (Broadcast Control Channel)
Cumplimiento de la norma ETSI TS 102 933-1 V2.1.1 y TS 102 933-2 V2.1.1 para receptores GSM-R mejorados

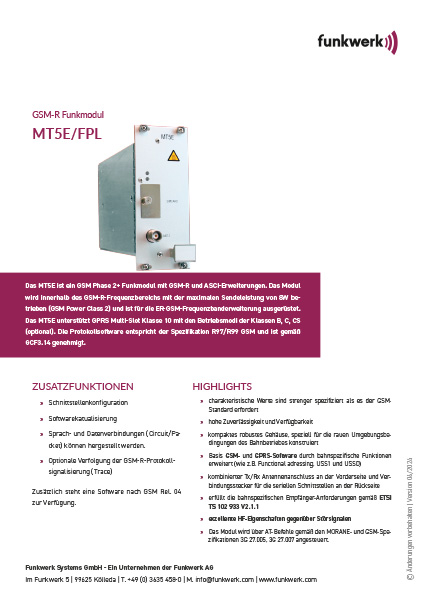

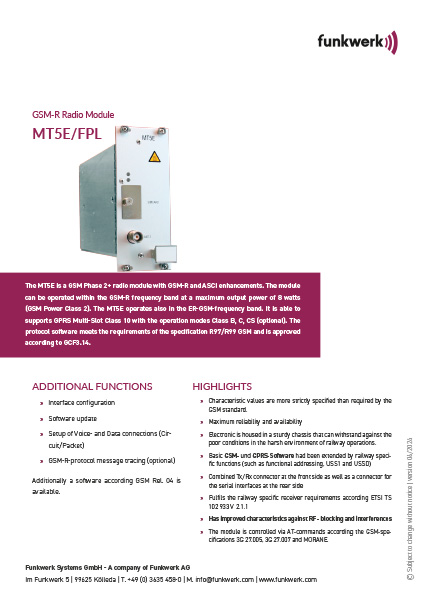

Encontrará una tabla de niveles de las señales no deseadas en la hoja de datos, que puede descargar aquí. descargar a continuación puede.
Solicitar informaciónAltura
Carcasa: 110 mm
Panel frontal: 3 U
Anchura
Carcasa: 36,6 mm
Panel frontal: 10 TE
Profundidad
169,9 mm
Peso
750 g
Teleservicios GSM Fase 2
TS11Telefonía
TS12Llamada de emergencia
TS21Mensajes cortos MT/PP
TS22Mensajes cortos MO/PP
TS23Mensajes cortos Difusión celular CBM
TS62Grupo de fax automático 3
TS91: Llamadas de grupo de voz
TS92: Llamadas colectivas de voz
Servicios portadores GSM Fase 2
BS242,4 kbits T/NT, UID, 3,1 kHz, V110
BS254,8 kbits T/NT, UID, 3,1 kHz, V110
BS269,6 kbits T/NT, UDI, 3,1 kHz, V110
BS70Servicio de transmisión GPRS
Direccionamiento funcional
Preselección y prioridad de llamadas (eMLPP)
Direccionamiento en función de la ubicación
Llamada de emergencia ferroviaria (REC) / llamada de emergencia ampliada (eREC)
Frecuencias de funcionamiento
R-GSM: 876 ... 915 MHz / 921 ... 960 MHz
ER-GSM: 873 ... 915 MHz / 918 ... 960 MHz
Potencia de transmisión
8 W (GSM clase 2)
Sensibilidad
-104 dBm
Clase de protección
IP20 según EN 60529
Vibraciones / choques
según la norma EN 50155
EMC
de conformidad con las normas EN 50121-3-2 y EN 50155
Temperatura de trabajo
-25 °C a 70 °C
Temperatura de almacenamiento
-40 °C a 85 °C
Cambio máximo de la temperatura ambiente
± 1 °C/min
Humedad relativa
según la norma EN 50155
Protección contra incendios
de conformidad con las normas EN 45545-2:2020-10 y EN 45545-5
Tensión de entrada
12 VDC
5 VDC
Consumo de energía
(según la tensión)
máx. 6 W*
máx. 4 W
Alimentación
Datos / Servicio (TTL)
Restablecer
Entrada/salida de audio analógico
GS01
Se pueden utilizar todas las versiones de SW
GS02
Puede utilizarse a partir de la versión SW 5.00.06
* 8 W de potencia de transmisión, para una sola ranura TX
