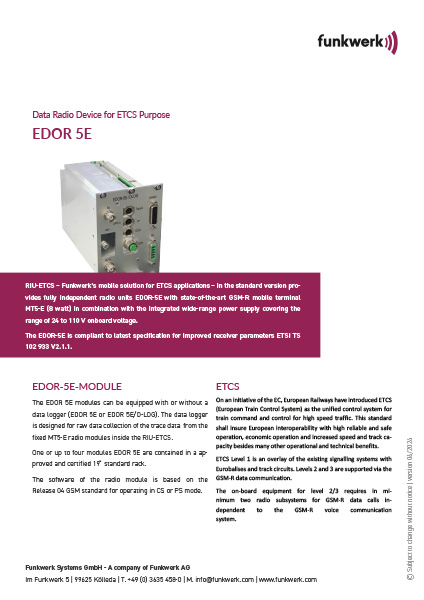

Los módulos EDOR-5E pueden equiparse con o sin registrador de datos (EDOR-5E o EDOR-5E/DLOG). El registrador de datos está destinado a recopilar datos de trazas del módulo de radio MT5-E integrado dentro del RIU-ETCS.
Se montan de uno a cuatro módulos EDOR-5E en un bastidor estándar de 19“ homologado y certificado, según sea necesario El módulo de radio utiliza un estándar GSM de la versión 04, por lo que son posibles los datos orientados a conexión y orientados a paquetes. El EDOR-5E cumple la última especificación para parámetros de receptor mejorados ETSI TS 102 933 V2.1.1.
Por iniciativa de la UE, los ferrocarriles europeos han introducido el ETCS (Sistema Europeo de Control de Trenes) como sistema normalizado de control de trenes. Esta norma pretende garantizar la interoperabilidad europea con un alto nivel de fiabilidad y seguridad en el transporte ferroviario. Además de otras muchas ventajas operativas y técnicas, el ETCS permite una explotación económica, mayores velocidades y una mejor utilización de las rutas.
El nivel 1 de ETCS se realiza mediante la comunicación discontinua vía/vehículo utilizando Eurobalizas o bucles de vía y los sistemas de señalización existentes. Los niveles 2 y 3 no requieren señalización de vía. El control del tren se realiza mediante la comunicación continua de datos GSM-R entre el centro de control y el vehículo.
El equipamiento del tren requiere para ETCS Niveles 2 y 3 al menos dos subsistemas de radio para datos GSM-R independiente del sistema de comunicación vocal GSM-R.
Solicitar informaciónAltura
3U, 129 mm
Anchura
86 mm
Profundidad
785 mm
Peso
1,5 kg
Tensión nominal
De 24 V a 110 V
Tolerancias
16,8 a 137,5 V
Tipo
flotante
Potencia en espera (inactiva)
3,5 W
Potencia máxima Modo GSM
10,3 W
Modo GPRS
15,6 W
Conexión
Phoenix PSC 1.5 / 5-M-PE clase de protección 1
Temperatura de trabajo
-25 a +70°C (EN 50155) T3
Temperatura de almacenamiento
-40 a +85°C
Usuario (DATOS)
V.24 / V.11 (RS422)
Servicio
V.24 / V.28 (RS232)
Gama de frecuencias
ER-GSM: TX 873-915 MHz / RX 918-960 MHz
ARFCN: 940-1023, 0-124
Potencia de transmisión
8 W -/+ 2db GSM clase 2
Sensibilidad de referencia
-104 dBm típico
Conexión de antena
Toma TNC, 50 ohmios
Ranura múltiple clase 10
CS-1, CS-2, CS-3, CS-4, MCS5-MCS9
según GSM 02.02 (ETS 300 501)
transparente según GSM 04.22 (ETS 300 053)
BS24 datos asíncronos 2,4 kbit/s
BS25 datos asíncronos 4,8 kbit/s
BS26 datos asíncronos 9,6 kbit/s
BS70 GPRS | E-GPRS (EDGE)
CLIP, CoLP, UUS1, eMLPP
otros: OTDI, cOTDI, USSD, CLIR, CoLR, CFU, CFB, CFNRy, CFNRc, CW, HOLD, MPTY, CUG, AoCI, AoCC, BAOC, BOIC, BOIC-exHC, BAIC, BAIC-Roam
Funciones adicionales específicas de Funkwerk, por ejemplo, acelerar la búsqueda en la red.
GPS / Rastreo / ODO
Conector M9 de 3 x 5 patillas
Conexión Ethernet
Conector M12 de 4 polos
Sistema de procesador interno basado en ARM
Software basado en el sistema operativo Linux
2 GB de memoria interna en el registrador de datos
GS00
Se pueden utilizar todas las versiones de SW
GS01
Puede utilizarse a partir de la versión de software EDOR 1.3.0 08.34.01
