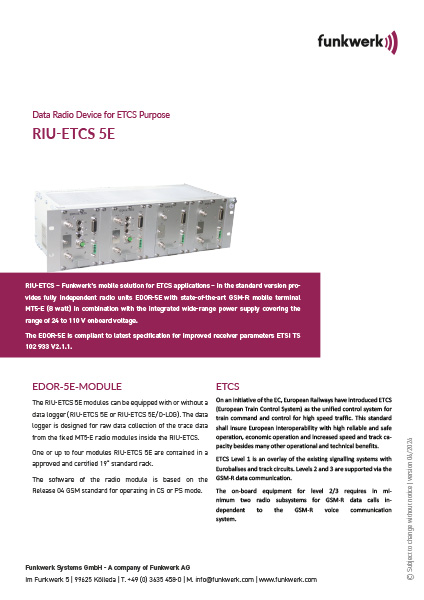

RIU-ETCS - La solución móvil de Funkwerk para aplicaciones ETCS consiste en la versión estándar de unidades de radio totalmente independientes EDOR-5E con módulo de radio móvil GSM-R integrado de última generación MT5-E (8 vatios) y la fuente de alimentación de amplio rango (tensión de a bordo de 24 a 110 V). El EDOR-5E cumple la especificación más reciente para parámetros de receptor mejorados ETSI TS 102 933 V2.1.1.
Los módulos EDOR-5E pueden equiparse con o sin registrador de datos (EDOR-5E o EDOR-5E/DLOG). El registrador de datos está destinado a la recopilación de datos de trazas del módulo de radio MT5-E integrado en el RIU-ETCS. Se montan de uno a cuatro módulos EDOR-5E en un bastidor estándar de 19“ aprobado y certificado, según sea necesario. El módulo de radio utiliza un estándar GSM de la versión 04, por lo que es posible obtener datos orientados a la conexión y orientados a paquetes.
Por iniciativa de la UE, los ferrocarriles europeos han introducido el ETCS (Sistema Europeo de Control de Trenes) como sistema normalizado de control de trenes. Esta norma pretende garantizar la interoperabilidad europea con un alto nivel de fiabilidad y seguridad en el transporte ferroviario. Además de otras muchas ventajas operativas y técnicas, el ETCS permite una explotación económica, mayores velocidades y una mejor utilización de las rutas.
El nivel 1 de ETCS se realiza mediante la comunicación discontinua vía/vehículo utilizando Eurobalizas o bucles de vía y los sistemas de señalización existentes. Los niveles 2 y 3 no requieren señalización de vía. El control del tren se realiza mediante la comunicación continua de datos GSM-R entre el centro de control y el vehículo.
El equipamiento del tren requiere para ETCS niveles 2 y 3 al menos dos subsistemas de radio para datos GSM-R independiente del sistema de comunicación vocal GSM-R.
Solicitar informaciónAltura
132 mm (3U)
Anchura
483 mm
Profundidad
190 mm
Peso
7,5 kg (carga máxima)
Tensión nominal
De 24 V a 110 V
Tolerancias
16,8 a 137,5 V
Tipo
flotante
Potencia en espera (inactiva)
3,5 W / juego
Potencia máxima Modo GSM
10,3 W / juego
Modo GPRS
15,6 W / juego
Conexión
Phoenix PSC 1.5 / 5-M-PE clase de protección 1
Temperatura de trabajo
-25 a +70°C (EN 50155) T3
Temperatura de almacenamiento
-40 a +85°C
Usuario (DATOS)
V.24 / V.11 (RS422)
Servicio
V.24 / V.28 (RS232)
Gama de frecuencias
ER-GSM: TX 873-915 MHz / RX 918-960 MHz
ARFCN: 940-1023, 0-124
Potencia de transmisión
8 W -2 /+2 dB GSM clase 2
Sensibilidad de referencia
-104 dBm típico
Conexión de antena
Toma TNC, 50 ohmios
Ranura múltiple clase 10
CS-1, CS-2, CS-3, CS-4, MCS5-MCS9
con registrador de datos
RIU-ETCS 5E/1MT/1DLOG => 1 módulo EDOR-5E/DLOG
RIU-ETCS 5E/2MT/2DLOG => 2 módulos EDOR-5E/DLOG
RIU-ETCS 5E/3MT/3DLOG => 3 módulos EDOR-5E/DLOG
RIU-ETCS 5E/4MT/4DLOG => 4 módulos EDOR-5E/DLOG
sin registrador de datos
RIU-ETCS 5E/1MT => 1 módulo EDOR-5E
RIU-ETCS 5E/2MT => 2 módulos EDOR-5E
RIU-ETCS 5E/3MT => 3 módulos EDOR-5E
RIU-ETCS 5E/4MT => 4 módulos EDOR-5E
según GSM 02.02 (ETS 300 501)
transparente según GSM 04.22 (ETS 300 053)
BS24 datos asíncronos 2,4 kbit/s
BS25 datos asíncronos 4,8 kbit/s
BS26 datos asíncronos 9,6 kbit/s
BS70 GPRS | E-GPRS (EDGE)
CLIP, CoLP, UUS1, eMLPP
otros: OTDI, cOTDI, USSD, CLIR, CoLR, CFU, CFB, CFNRy, CFNRc, CW, HOLD, MPTY, CUG, AoCI, AoCC, BAOC, BOIC, BOIC-exHC, BAIC, BAIC-Roam
Funciones adicionales específicas de Funkwerk, por ejemplo, acelerar la búsqueda en la red.
GPS / Rastreo / ODO
Conector M9 de 3 x 5 patillas
Conexión Ethernet
Conector M12 de 4 polos
Sistema de procesador interno basado en ARM
Software basado en el sistema operativo Linux
2 GB de memoria interna en el registrador de datos
